Sentinel ...

Sentinel jest jedną z najstarszych produkowanych obrabiarek wielko - gabarytowych.
Jej początki sięgają roku 2002 gdzie początkowa konstrukcja opierała się na profilach aluminiowych. Szybko jednak klienci zweryfikowali swoje potrzeby, a sama konstrukcja została gruntownie przeprojektowana.
W 2006 roku jej wygląd i możliwości nabrały nowego znaczenia dzięki zmianie technologii z napędu na śrubach kulowych na napędy zębate, to było jedno z najśmielszych posunięć technicznych firmy docenionych w ostatnich latach.
Jest więc to najbardziej zaawansowana konstrukcja maszyn CNC w Polsce chroniona nie bez powodu patentem. Testowano kompensatę temperaturową od (+75 do -32) st, jak również prace w warunkach odkrytych.

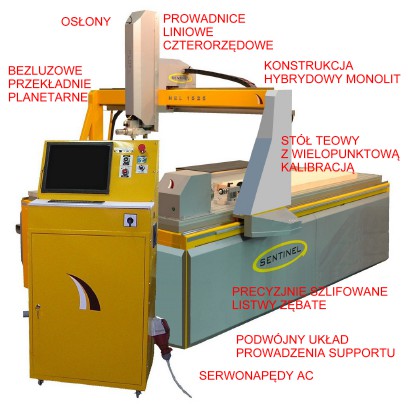

Skrócony opis budowy.

Konstrukcja
Wykonana w technologi HM - wzmacniana, wyżarzona część suportu jezdnego - eliminująca naprężenia materiałowe. Suport frezowany i szlifowany dla uzyskania liniowości.

Mechanika
prowadnice liniowe z czterema wózkami jezdnymi ułożyskowany na 100 kulkach każdy, pracujące w systemie cztero rzędowego podparcia z uszczelniaczami.

Nośnik
precyzyjnie szlifowany układ prowadnicy zębatej.

Stół
wykonany z profili aluminiowych. Opcjonalnie płyta aluminiowa z rowkami teowymi. Całość podparta wielopunktowo z możliwością kalibracji.

Napęd
servonapędy z inklementarnym odczytem położenia. Napędy 0,4Kw, przeciążenia do 1,4Kw w trybie normalej pracy. Przeciążenie 10 - krotność znamionowej wartości.W osi X i Z napęd z wbudowanym hamulcem.

Przekładnia
bezluzowa przekładnia planetarna , przełożenie 10:1.

Pozostałe Dane

Wrzeciono
• o mocy 2Kw, 18000 obr/min, łożyska ceramiczne, sterowanie falownikiem z algorytmem sinus-wektor.

Panel
• dotykowy 17 cali z oprogramowaniem sterującym.

Chłodzenie
• sprężone powietrze lub mgła olejowa.

Czujnik
• wysokości materiału - dotykowy, dokładność 0,01 mm długości narzędzia - piezolektryczny, dokładność 0.005 mm.

Dokładność
• programowa oś X i Y 0,0051522119 mm oś Z 0,00389600001 mm rzeczywista 0.01 mm (przy spełnieniu określonych wymagań).

Powtarzalność
• przed bazowa 0,005 mm, po bazowa 0,015 mm, bazowa +(-) 0.009 mm.

Szybkość
• bieg jałowy 0,5 m/s, roboczy 330 mm.
